超一流精湛 微星NX8400GS显卡快速测试
nshc295508
 ZOL会员
|
主楼#
大
中
小
发表于 2007-09-23 10:47:31

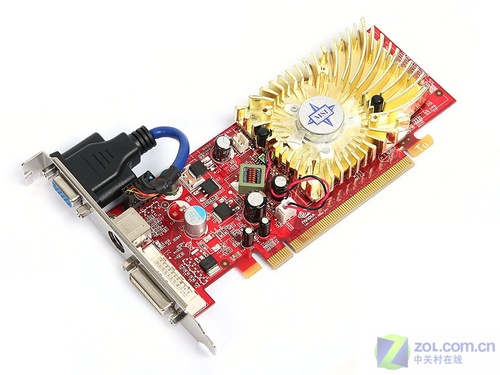

超一流精湛 微星NX8400GS显卡快速测试入门显卡佳选：NVIDIA Geforce 8400 GS ● Geforce 8的最轻量级选手 Geforce 8400 GS是NVIDIA最廉价的DirectX 10独立显卡，在GPU一端，它提供和Geforce 8500 GT的相当的着色器规模，但是内存带宽减半。这款显卡接替Geforce 7300 LE，在发热、功耗方面表现出色。Geforce 8400 GS最大亮点是新版本的PureVideo HD，在这一部分和比它昂贵三倍的Geforce 8600 GTS没有任何区别，却比高端的Geforce 8800系列还好。 目前超过25Mbps码率的H.264编码高清视频很难在主流CPU平台上顺畅播放，100%的CPU负载并带来画面迟滞是所有视频爱好者的噩梦，如果不是使用超频至3GHz以上的Core 2处理器，最好的选择还是拥有额外的解码硬件。Geforce 8400 GS就是针对这样的应用而来，本文将要介绍的产品来自微星（MSI），具体型号为NX8400GS-TD256E。 ● 基于官方样板设计的微星显卡 微星送测的NX8400GS-TD256E为256MB GDDR2版的Geforce 8400 GS显卡，PCB遵循NVIDIA官方样板设计，但在用料、做工和散热器配置上极尽精湛之能事，全面超越了市首其他Geforce 8400 GS，其中最为醒目的就是如雄狮金鬃般的散热器外形。这款显卡的BIOS默认核心/着色器/内存频率为460MHz/920MHz/800MHz，和NVIDIA官方规格完全一致。
NVIDIA Geforce 8400 GS官方样板为low profile（半高卡）设计，PCB编号为P413，它成本低廉同时便于在2U厚度的Flex型机箱内配置，这类机箱在商用型PC和HDPC型PC中相当普及。 NX8400GS-TD256E产品综述 ● 显卡更多细节 NX8400GS-TD256E被配置成全高型档板，PCB上的D-SUB接口插针被转接成D-SUB接口输出。P413 PCB正反两面各提供两个GDDR2芯片焊位，以GDDR2芯片配置最高支持256MB的本地内存容量。

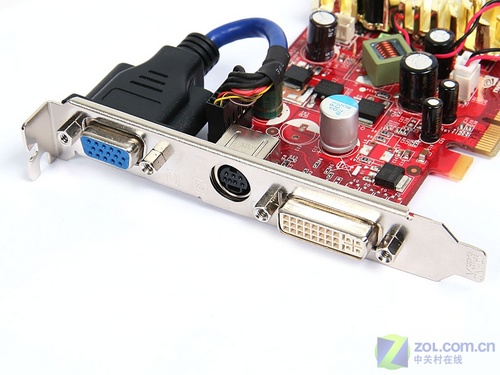

显卡PCB上提供一个DVI和一个S端子输出接口，板载D-SUB模拟输出接口插针，使用连线转出。

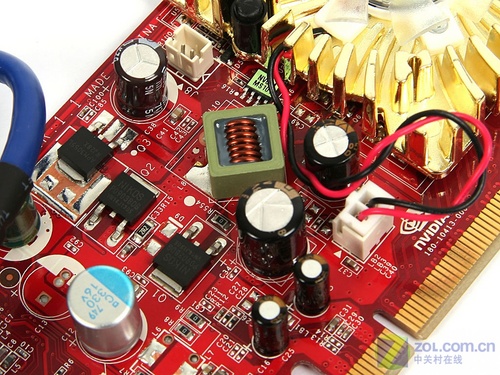

P213 PCB上的GPU、内存供电电路元件集中在GPU和输出接口之间的位置，规模轻盈，微星在这里使用了高品质固态电解质电容、带有外壳的电感等精品元件，对于这个档次产品而言，已经显得奢侈。 狮王图案的外包装设计，和显卡散热器使用神似。 ● 核心硬件配置

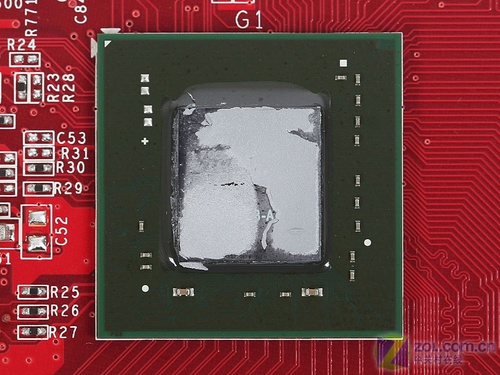

NVIDIA G86-213是Geforce 8500 GT上G86-300的衍生型，内部着色器规模和设计和G86-300完全相同：内含16个通用标量着色器，着色器/ROP以接近2：1的比例频率异步。但用于实现Gefprce 8400 GS产品的G86-213在内存控制器位宽上是64bit，只有G86-300的一半，这使其将在Geforce 8500 GT本身并不充裕的3D加速能力上进一步弱化，但显著降低GPU和PCB相关的制造成本。 G86亦由台基电（TSMC）使用80nm工艺制造，内含晶体管数目为2.10亿个，和G72上代64bit内存控制器的GPU pin-to-pin兼容。它和G86-300的另一个区别是内置的TDMS只支持一个Single-Link规格的DVI输出，数字输出最大分辨率支持到1920*1200，刚好能满足1080p高清视频的应用，但低于G86-300的Dual-Link规格2560*1600。G86-213能够直接配置在PCI-Express上，标准模式是16lanes宽度的单个连接。 G86 GPU在内部设计上大大增强了视频解码逻辑，除了VP版本更新并加强了性能之外，还新增了针对H.264解码的BSP（Bitstream Processor）引擎，解决原来G7X和G80 GPU的PureVideo HD仍需CPU进行Bitstream处理的问题，彻底接手高清视频解码的所有工作。

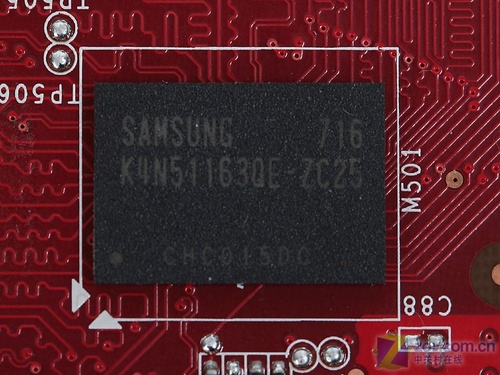

显卡上搭载256MB容量的GDDR2本地内存，使用了SAMSUNG的2.5ns GDDR2芯片K4N51163QE-ZC25，32M*16bit组织形式，额定运行频率800MHz。 HDCP是High-bandwidth Digital Content Protection的缩写，意为高清数字内容保护。在显卡端，实现HDCP需要卡上安装有存放了HDCP Licence安全密钥的Atmel AT88SC 0808C Crypto ROM。PCB背面和显卡BIOS ROM芯片临近的即是这枚Atmel AT88SC。显卡支持HDCP配置的意义在于，未来所有发行载体的高清视频内容均会被加入HDCP，如果显卡不支持这个功能，显示输出的内容将被降低分辨率水平甚至是不能输出信号。 性能测试的硬件、软件系统说明 ● 测试系统的硬件环境 显卡绝对性能测试部分使用的硬件平台由Core 2 Extreme X6800 CPU、P965 Express主板和1GB*2双通道DDR2-800内存构成。细节及软件环境设定见下表。 ● 测试系统的软件环境
性能测试和全文总结 ● 测试系统的 测试内容除了包括D3D合成测试软件3DMark、DirectX 9 3D游戏和OpenGL D3D扩展3D游戏外，也包括DirectX 10游戏的测试包Lost Planet。合成测试软件3DMark用总分衡量性能，3D游戏用平均fps来衡量性能，两者都是越高越好。 考虑到显卡的加速能力和产品定位，在绝对性能测试里，我们将以800*600、1280*1024两个分辨率并使用中档画面质量设定为测试主线。
和上代同样位置产品Geforce 7300 LE的对比中，NX8400GS可以全面取胜，继承自Geforce 8800系列的超高执行效率让Geforce 8400 GS以更低的硬件规模实现了更高性能，同时在功耗上也保持了一贯的低水平。 ●评测中心观点
微星NX8400GS-TD256E是入门级显卡中的佼佼者，它品质上乘，做工用料都是一流。媒体中心型、高清应用型PC的迅速兴起，越来越多的用户把一部PC摆在客厅、连上网络和高清电视、下载高清影片然后在电视上回放。作为一款Geforce 8400 GS，NX8400GS-TD256E是这类用户目前的商佳选择：它轻盈低耗、节能可靠。 优点：完全基于官方样板设计，兼容性、性能有保证； 不足：目前国内市场很难买到这些产品。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
